一、產品簡介
? ? ??無線溫濕度監控系統主要用于監控冰箱、冷庫的溫度和室內環境的溫濕度監測,把最終的溫濕度數據集中到一臺管理主機上。且每臺每臺溫濕度測點終端都具有LCD顯示屏,可實現數據本地化顯示。也可以通過iEMS無線溫濕度監控系統軟件進行實時查看和歷史數據的查詢、打印。方便醫護人員進行觀察、管理,省時省力。且溫濕度若超界,主機可聲光報警。內置GSM/GPRS模塊,還具有短信報警功能。
? ? ? ?融合了最新的嵌入式計算機技術、無線傳感器網絡Zigbee技術及GPRS/3G通信技術,采用瑞士、美國進口傳感器元件,產品具有精度高、成本低、穩定可靠、安裝操作方便等特點。
?
二、系統組成

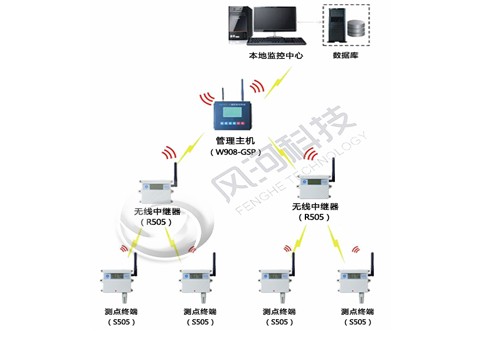

? ? ? 無線溫濕度監控系統由無線溫濕度變送器、無線中繼器、無線網關、短信報警設備、聲光報警器、監控中心(上位機服務器)等組成。其中各個無線變送器將采集到的實時數據周期性通過無線傳感器網絡傳輸?shù)綗o線中繼器,無線中繼器再將數據通過無線傳感器網絡轉發給無線網關,無線網關最終將接收到的信息通過GPRS/SMS/3G網絡或者有線網絡(以太網/RS485/RS232)上傳到監控中心,由運行于監控中心的監控軟件進行數據存儲、分析、顯示和處理。如果上報的數據超過限位值,或者無線變送器的電池出現電量不足等異常情況,監控軟件將會進行多種手段的報警提示。
三、技術參數

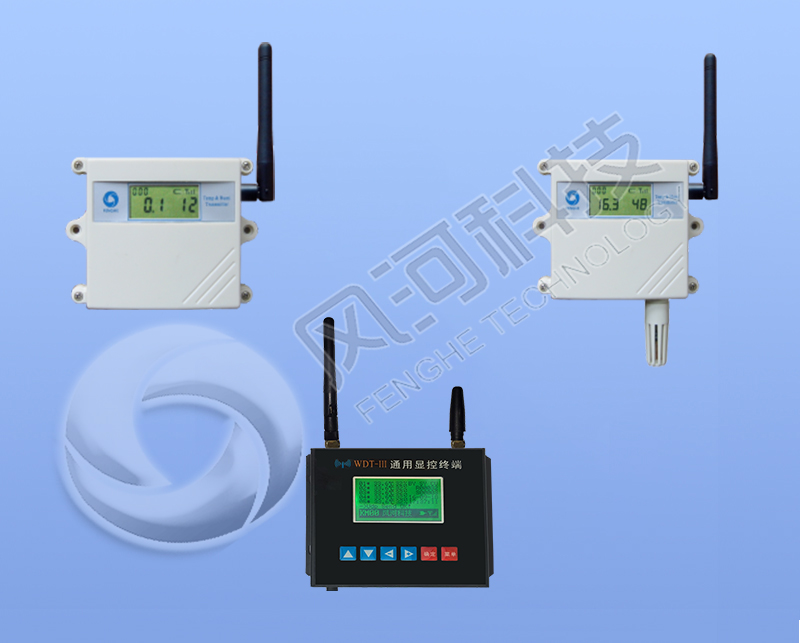

1、W908管理主機
功能:接收、顯示和記錄各測點終端監測數據,發生超界時可通過短信和聲光報警。可通過串口/以太網口將數據發送給本地服務器,通過GPRS發送至遠程服務器。
采用金屬外殼,抗惡劣環境;
可連接的最大測點終端數:99個;
內置電池容量:8.4V/1200mAh;
LCD屏:顯示分辨率128*64,高亮,日光下可讀;
支持短信報警,可設置3個接收號碼;
最大存儲記錄數:6000條;
支持中國移動/中國聯通GSM/GPRS網絡(可選配中國電信CDMA模塊);也可選用WIFI/以太網模塊,以省去通信資費;
機械尺寸:140mm(長)×120mm(寬) ×28mm(高);
重量:≈0.4Kg;
供電方式:DC12V/1A(隨機奉送)。設備功耗:2W;
?
?
2、R505無線繼中器
功能:用于轉發測點終端數據,從而延長測點終端的通信距離;
通信距離:采用內置天線,室外空曠區域達100~300m;采用外置天線,室外空曠區域達300~500m;
設備功耗:最大功耗≈0.1W;
機械尺寸:90mm(長)×85mm(寬) ×40mm(高);
防護等級:IP53;
重量:≈0.2Kg;
供電方式:外部供電(DC5V)+內置鋰電池(后備),外部斷電情況下,可持續工作2~5天(視通信頻繁程度而定)。
?
?
3、S505測點終端
功能:采集、顯示和以無線方式實時發送環境溫濕度數據,超界時可報警
溫度:測量范圍:-40℃~+85℃;精度:±0.5℃?(-10℃~+60℃);分辨率:0.1℃;
濕度:測量范圍:0%~100%;精度:±4%RH(25 ℃,30%~70%);
測量精度已通過湖北省計量院和湖北省氣象局計量認證;
配備超低功耗LCD顯示屏,具有聲光報警功能;
探頭可采用延長線連接,最大線長10米;
通信距離:采用內置天線,室外空曠區域達100~300m;采用外置天線,室外空曠區域達300~500m;
設備功耗:最大功耗≈0.1W,待機功耗≈30uW;
機械尺寸:90mm(長)×85mm(寬) ×40mm(高);
防護等級:IP53
重量:≈0.1Kg
供電方式:內置大容量鋰電池,常溫下工作3~5年
?
?
四、應用領域
果園、蔬菜大棚、實驗室、溫室、工業廠房、發酵倉、培養箱、孵化箱的溫濕度、壓差測量或過程控制;
醫院、冷庫、倉庫、博物館、藝術館、檔案館。
