北斗導線舞動在線監測裝置
2022-02-08
系統概述? ?
? ? ? ?導線舞動是指風對非圓截面導線所產生的--種低頻(約為0.1~3 Hz)、大振幅的導線自激振動。在相應的大氣條件下導線舞動時常發生，且由于其大振幅(最大振幅可達到導線直徑的5~300倍)、擺動、持續時間長等特點，導線舞動容易引起相間閃絡、金具損壞，造成線路跳閘停電或引起燒傷導線、桿塔倒塌，導線折斷等嚴重事故，造成重大經濟損失，對輸電線路的運行安全造成了巨大危害。

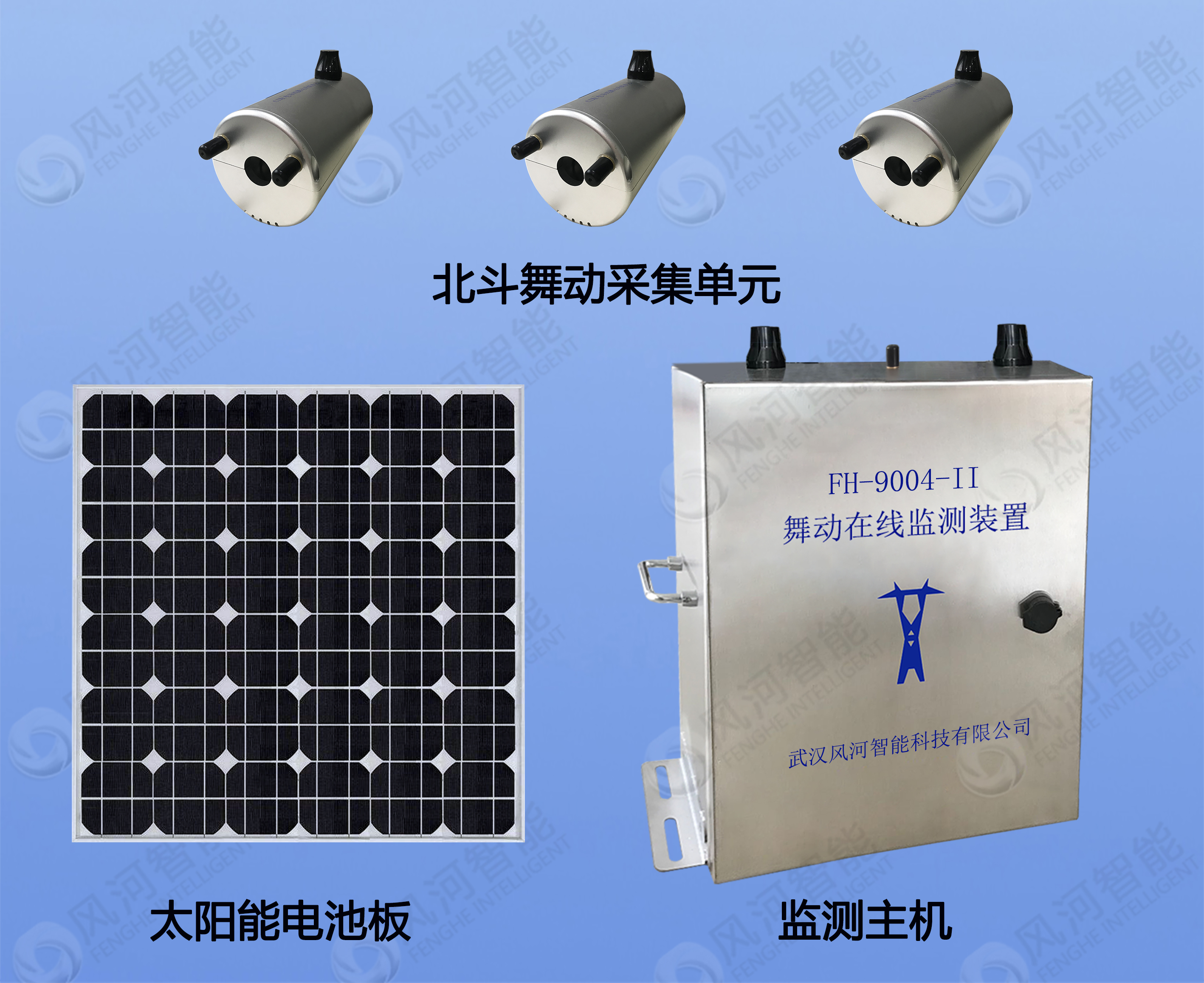

? ? ? ?武漢風河科技自主研發的FH-9004-II型北斗輸電導線舞動在線監測系統，利用差分GPS/北斗技術、GPRS/4G及LORA等無線通信技術，實現對導線舞動的實時監測。本系統克服了傳統方法的缺點，安裝方便，測量精度高。
?
?
產品特點
?
- 數據采集：具備自動采集RTK數據功能；
- 數據通信：a) 能將記錄數據實時、準確地發送到后臺中心站；b) 在通訊中斷時，可自動保存測得的數據，待通訊恢復后，及時將存儲的數據傳回中心站。
- 數據處理與顯示：采用圖形化、列表、地圖等方式顯示各個站點的分布位置、觀測結果；
- 遠程控制：遠程設備維護，配置系統參數，遠程系統升級；
- 信息查詢：監測數據的統計、分析和查詢；
- 信息發布：自動生成歷史數據曲線，通過網絡、郵箱、用戶界面發布監測信息；
- 供電方式：導線取能供電，太陽能供電，至少能維持終端正常運行20天的正常供電；
- 為工業級產品，采用防水金屬外殼，抗電磁干擾，適用于各種惡劣的氣候環境；
- 系統采用低功耗設計，采用動態電源管理策略以滿足節電要求；
- 配備完善的后臺軟件。具有數據存儲、歷史數據查詢、報表、打印、曲線圖繪制等功能，可對導線情況進行定性、定量分析；
- 支持受控采集方式和自動采集方式，可通過后臺軟件設置采樣間隔（5分鐘~24小時）、報警閾值等參數。支持采用手機進行數據查詢和報警接收；
- 數據接入：制造廠需負責將裝置監測數據、分析結果等按照國網相關規范要求接入指定平臺。
- 滿足國家電網公司企業標準《輸電線路狀態監測裝置通用技術規范》（Q / GDW 242 – 2010）。
?
?
?
?
?
